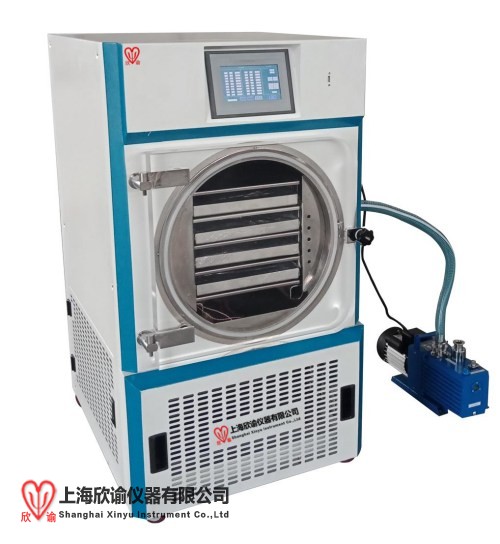

一、主要技術參數Main technical parameters
項目 Item XY-FD-L10D
干燥室
Drying
chamber 干燥面積Freeze-drying area 1m2
隔板層數Layers of shelf 4+1
隔板溫度范圍
Temperature scope of shelf -40-+60℃（空載）
(no-load)
隔板間距
Shelf spacing 60mm
隔板尺寸
Size of shelf 310mm*830mm
捕水冷阱
Condenser 冷阱Z低溫度
Min. Temperature of condenser ≤-55℃（空載）
(no-load)
捕水能力
Water-capture capability ＞15Kg
盤裝液體
Liquid material 10L（料厚10mm）
10L (Thickness 10mm)
除霜方式
Defrosting 電化霜
Electric defrost
J限真空度
Final vacuum degree ≤10Pa
冷卻方式
Style of cooling 風冷
Fan cooling
主要功能
Main functions 配有手動+自動控制、傳感器標定功能、智能溫度控制功能、終點結束提示等功能。
Manual + Auto Control Mode、Sensor calibration、Intelligent temperature control、Freeze drying termination reminding and other functions are available.
二、技術配置一覽表 technical parameters table
□ 主要配置 Main configuration
板層有效面積：
Shelf effective area 1.0m2
□ 設備規格 Specification
有效板層尺寸：
Shelf size 310mm ×830mm
板層數目：
Shelf numbers 4+1
物料盤數量
Material number plate 8個
板層間距：
Shelf spacing 60 mm
板層溫度范圍：
Shelf temperature range -40～+60℃ （空載 no-load）
冷阱Z低溫度：
Min. condenser temp. ≤ -55℃ （空載 no-load）
系統J限真空度：
System final vacuum degree ≤ 10Pa
□ 基礎設施 Basic configuration
裝機功率：
installation Power 3.2KW
★ 此為裝機功率，并非運行功率。
Not actual working power
□ 機組外形及其他部分 Shape and other parts
外形尺寸：
dimension （約）長1180×寬740×高1400
About 1180×740×1400mm, L*W*H
整機重量（Kg）：
Weight （約）300
About 300
噪聲：
Noise ≤ 80dB
機組電氣系統：
Electrical system 接地保護
Ground protection
□ 箱體組件 Chamber components
箱體形狀：
Shape 長方形
Rectangular
內表面粗糙度：
Roughness of inner wall Ra ≤ 0.6 μm
箱門開啟方向：
Opening direction 順/逆時針開啟（俯視 用戶確定）
Clockwise or anticlockwise (overlooking, user confirm)
箱體材料：
Chamber material AISI 304 不銹鋼
AISI 304 stainless steel
◆ 箱門材料：
Door material ACRYLIC
冷阱凝冰量：
Condenser water capture ≥ 15Kg
冷阱降溫：
Condenser temp. Decreasing +20℃降到-40℃/ 30分鐘內
+20℃-40℃, within 30 minutes
◆ 冷阱Z低溫度：
Condenser Min. temp. ≤ -50℃
除霜方式：
Defrosting 電除霜
Electric defrost
保溫材料：
thermal insulation material 聚氨脂發泡
Polyurethane foam
□ 板層組件 Shelf components
◆ 板層材料：
Shelf material AISI 304不銹鋼
AISI 304
板層平整度：
Flatness ≤ ±1.0mm / m
有效板層尺寸：
Effective shelf size 310mm×830 mm
板層數目：
Amount of shelf 4+1
板層有效面積：
Effective area of shelf 1.0m2
◆ 板層間距：
Shelf spacing 60 mm
板層升溫速率：Temperature elevating rate -40℃升到+20℃/ 60分鐘內 (空載)
-40℃ up to +20℃/ within 60 min,
(no-load)
板層Z高溫度：
Shelf highest temperature ≥ +60℃
(no-load,)
□ 冷凍系統 Refrigeration system
冷凍機：
Refrigerator 法G原裝泰康全封閉壓縮機
France original imported TECUMSEH full closure compressor
◆ 制冷劑：
Refrigerant 環保制冷劑
冷凍機數量：
Refrigerator number 1臺
1 set
板層制冷：
Shelf refrigeration 1臺（對板層制冷，直接式制冷）
1 set (shelf refrigeration at same time, direct
refrigeration)
冷阱制冷：
Condenser refrigeration 1臺（對冷阱制冷，直接式制冷）
1 set(shelf refrigeration at same time, direct refrigeration)
★ 采用G際知名品牌的產品，精度高、穩定、安全、可靠。
World famous devices are used to make sure correct, stable, safe and reliable.
膨脹閥
expansion valve DANFOSS（丹麥Denmark)
電磁閥
solenoid valve DANFOSS（丹麥Denmark）
油分離器
Oil separator ZOER（合資）
除酸過濾器
Disacidify filter DANFOSS（丹麥Denmark）
壓力表
Pressure meter LR/REFCO（德G/瑞士）油浸式壓力表
LR/REFCO(Germany/Swiss) oil submerge pressure meter
風冷冷凝器
Water cooling condenser 知名品牌
Well-known brand
□ 真空系統 Vacuum system
◆ 雙級旋片泵:
Double stage rotary vane pump G內知名品牌
Famous brand
數量：
quantity 1臺
1 set
◆ 真空儀表：
Vacuum gauge 睿寶
Reborn
凍干箱抽空速率：
Chamber pumping rate 大氣壓→10 Pa ≤ 30分鐘（干燥條件下）
atmosphere→10 Pa ≤30 minutes(in dry condition)
系統Z高真空：
System Maximum vacuum ≤ 10 Pa
系統漏率：
System leaking rate ≤ 10 Pa·l / sec
□ 加熱系統 Heating system
加熱功率：
Heating rate 0.6KW
加熱控制方式：
Heating control style 固態繼電器
Solid-state relay
測溫探頭：
Temperature sensor PT-100鉑電阻
PT-100 platinum resistance
□ 控制系統 Control system
◆ 控制方式：
Control style 自動控制＋手動控制
Automatic and manual control
◆ 控制系統：
Control system 上海欣諭定制XYFD-EMB
控制柜
Control board
SH-HPSC-II
觸摸屏
Touch screen 昆侖通態
MCGS
中間繼電器：
Intermediate relay 中G正泰
CHINT
交流接觸器：
AC contactor 中G正泰
CHINT
空氣斷路器：
Air circuit-breaker 中G正泰
CHINT
接線端子：
Wiring terminals: 知名品牌
Well-known brands
□ 安全保護 Safety protection
整機啟動保護：
Whole machine protection 設備的全部安全條件具備時，整機才能啟動運行。
All safety conditions are ready for whole machine, machine can start running.
操作保護：
Operation protection 整機電氣系統具有邏輯連鎖、控制、保護功能。
Electrical system has logic interlock, control and protection functions.
真空壓力：
Vacuum pressure 有報警
Available
停電、供電：
Power cut and supply 均有安全保護措施
With safety protection measure
升華過程中的產品保護：
Products protection during sublimation process 真空度差時切斷加熱
Heat cutting if vacuum lack
真空泵啟動的冷阱保護：
Condenser protection when vacuum pump start 連鎖
Interlock
□ 整機裝備 Whole machine design
電源：
power 單相3線，220伏
Single phase + N + PE, 220V
裝機功率：
Installed power 3.2 KW ( 此為裝機功率，并不是運行功率 )
3.2 KW (this is installed power, not running power)
整機結構:
Whole machine structure 一體式 （便于運輸、就位）
Integrated structure (easy for transport and placement)
整機尺寸 (mm)：
Whole machine size （約）長1180×寬740×高1400
About 1180×740×1400mm, L*W*H
整機重量（Kg）：
Whole machine weight (kg) （約）300
About 300
設備質保期：
Time of warranty: 整機質保一年
One year after site acceptance.
