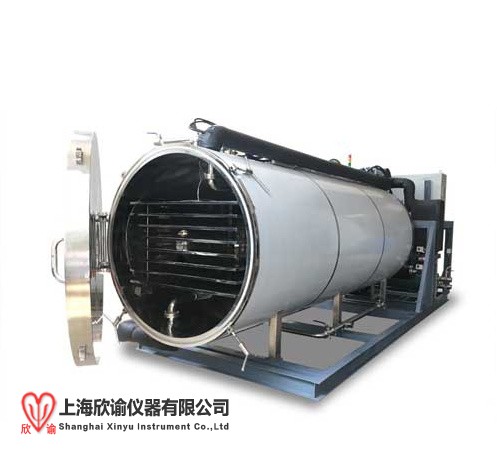

| XY-FDF-50真空冷凍干燥機Vacuum Freeze Dryer
| |||||||
產 品 結 構 | 技 術 參 數 | 備 注 | |||||
設計標準： | |||||||
※ 公用配套 | |||||||
總電源 | 380V,50Hz,三相五線制 | ||||||
裝機總功率 | 171kw | ||||||
真空系統功率 | 14kw | ||||||
制冷系統功率 | 92kw | ||||||
加熱系統功率 | 64.5kw | ||||||
壓縮空氣需求 | ≥40L/min（P=0.5~0.8Mpa） | ||||||
冷卻水需求量 | ≥80m3/h（T≤30℃、P=0.2-0.3Mpa） | ||||||
化霜水需求量 | 2000kg/批次（T≥60℃、P=0.2-0.3Mpa） | ||||||
整機體積（長×寬×高） | 7900mm×2200mm×3000mm | Z終尺寸按設計為準 | |||||
結構型式 | 整體式（干燥箱+冷阱+機組+控制柜） | ||||||
整機重量 | ≈14噸 | ||||||
※ 干燥箱體 | |||||||
性能參數 | |||||||
設計制造標準 | 真空容器設計標準 | ||||||
箱體設計壓力 | -0.1Mpa | ||||||
主要部件 | |||||||
箱體材料 | SUS304 | ||||||
箱體形狀 | 臥式圓桶型 | ||||||
門鎖方式 | 手柄旋轉鎖緊式 | 4只不銹鋼手柄 | |||||
開門方向 | 朝右開門（門鉸鏈在門左側） | ||||||
開啟角度 | >110° | ||||||
箱門材料 | SUS304 | ||||||
箱體外部裝飾 | SUS304 | ||||||
箱體光潔度 | Ra≤0.8μm | ||||||
箱體保溫材料 | 橡塑保溫板 | ||||||
箱門觀察窗 | Φ200mm | 1個 | |||||
箱體觀察窗 | Φ200mm 帶LED燈 | 1個 | |||||
箱體排水閥 | 德GFV/DN40/不銹鋼球閥 | 1 個 | |||||
箱門密封 | 硅橡膠 | 1個 | |||||
技術特點 | |||||||
1 | 不銹鋼板材均選用優秀品牌，經精密拋光，保證箱體表面粗糙度，從而保證無菌要求 | ||||||
2 | 箱體、板層、軟管均經過多道工序檢驗，確保不漏 | ||||||
※ 板 層 | |||||||
性能參數 | |||||||
擱板有效總面積 | 50.4M2 | ||||||
Z大裝載量 | ≥750升/批次 | ||||||
板層工作溫度范圍 | -45℃→+80℃ | ||||||
主要部件 | |||||||
板層材料 | SUS304/δ15mm不銹鋼矩形管拼接 | ||||||
表面粗糙度 | Ra≤0.8μm | ||||||
板層層數 | 15+1(補償板) | ||||||
板層間距 | 60mm | ||||||
板層尺寸 | 1200mm×2800mm | ||||||
板層護欄 | SUS304 | ||||||
制品測溫探頭 | 熱電偶 | 4支 | |||||
技術特點 | |||||||
1 | 板層具有很高強度，能夠耐受長期使用； | ||||||
2 | 板層通過專用機械加工，可保證高要求平整度； | ||||||
※ 冷 凝 器 | |||||||
性能參數 | |||||||
設計標準 | 真空容器制造標準 | ||||||
冷凝器設計壓力 | -0.1Mpa | ||||||
冷凝器工作溫度范圍 | -55℃→+80℃ | ||||||
冷凝器Z大捕水量 | ≥750升/批次 | ||||||
主要部件 | |||||||
冷凝器形狀 | 臥式圓桶型 | ||||||
冷凝器材料 | SUS304 | ||||||
盤管材料 | SUS304 | ||||||
盤管形式 | 蛇型盤管 | ||||||
內表面粗糙度 | Ra≤0.8μm | ||||||
化霜方式 | 霧狀噴淋+浸泡化霜 | ||||||
化霜閥 | 德GFV/DN40/不銹鋼球閥 | 1只 | |||||
排水閥 | 德GFV/DN40/不銹鋼球閥 | 1只 | |||||
溢水閥 | 德GFV/DN25/不銹鋼球閥 | 1只 | |||||
溫度傳感器 | 熱電偶 | 1支 | |||||
保溫材料 | 橡塑保溫板 | ||||||
冷凝器觀察窗 | Φ200mm 帶LED燈 | 1個 | |||||
冷凝器外部裝飾 | SUS304 | ||||||
技術特點 | |||||||
1 | 不銹鋼板材均選用優秀品牌，經精密拋光，保證箱體表面粗糙度，從而保證無菌要求； | ||||||
2 | 氬氣保護自動焊，一次內外成型，保證管路不漏和內部干凈； | ||||||
3 | 冷阱內壁采用特殊方式清洗，保證無污垢，確保系統清潔； | ||||||
※ 制冷系統 | |||||||
性能參數 | |||||||
板層降溫速率(空載) | 20℃→-40℃≤60min | ||||||
冷凝器降溫速率(空載) | 20℃→-40℃≤30min | ||||||
主要部件 | |||||||
壓縮機 | 德G比澤爾低溫螺桿壓縮機/HSN8571-125 | 1臺 | |||||
冷媒 | R404a | ||||||
功率 | 92Kw | ||||||
水冷凝器 | 杭州賽福特定制 | 1只 | |||||
油分離器 | 杭州賽福特定制 | 1只 | |||||
油冷卻器 | 杭州賽福特定制 | 1只 | |||||
油過濾器 | 德G比澤爾提供 | 1只 | |||||
油流量開關 | 德G比澤爾提供 | 1只 | |||||
經濟器板式交換器 | 瑞典阿法拉伐 | 1只 | |||||
壓力保護繼電器 | 丹麥丹佛斯 | 3只 | |||||
冷媒視鏡 | 丹麥丹佛斯 | 2只 | |||||
膨脹閥 | 丹麥丹佛斯 | 5只 | |||||
電磁閥 | 丹麥丹佛斯 | 5只 | |||||
安全閥 | 美G卡士托 | 1只 | |||||
管道保溫 | 美G福樂斯 | ||||||
技術特點 | |||||||
1 | 壓縮機采用德G比澤爾低溫螺桿制冷壓縮機，性能更加穩定、可靠、維護方便； | ||||||
2 | 壓縮機溫度與壓力多重保護功能； | ||||||
3 | 采用符合蒙特利爾公約的環保型制冷劑； | ||||||
※ 真空系統 | |||||||
性能參數 | |||||||
抽氣速率 | 105Pa→133Pa≤30min | ||||||
J限真空度 | ≤2.6Pa | ||||||
主要部件 | |||||||
真空泵 | 日本品牌ULVAC/VDN3001 | 2臺 | |||||
真空泵抽速 | 300+300=600 m3/h | ||||||
羅茨泵 | 上海萃蔓RTO-300 | 1臺 | |||||
羅茨泵抽速 | 1080 m3/h （1080 m3/h） | ||||||
機組功率 | 5.5+5.5+3=14kw | ||||||
真空傳感器 | 日本愛發科皮拉尼SW1-N1 | 1支 | |||||
真空管道閥 | 德GFV/DN125/不銹鋼氣動蝶閥 | 1只 | |||||
干燥箱復壓閥 | 德GFV/DN25/不銹鋼氣動球閥 | 1只 | |||||
真空調節閥 | 上海西馬特/KF16 | 1只 | |||||
技術特點 | |||||||
1 | 采用旋片真空泵+羅茨泵機組，抽速更大，效率更高； | ||||||
2 | |||||||
3 | 真空度可按設定值自動控制，可實現一個凍干周期內真空度的多次變量控制；10-200Pa內可調節； | ||||||
※ 循環系統 | |||||||
性能參數 | |||||||
加熱速率（空載） | ≥1℃/min | ||||||
主要部件 | |||||||
循環泵 | 德G威樂屏蔽泵/TOP80 | 1臺 | |||||
功率 | 1.5Kw | ||||||
導熱油 | 美G道康寧硅油10cs | (機內量) | |||||
冷熱交換器 | 不銹鋼板式換熱器 | 1臺 | |||||
加熱方式 | 電熱管63KW/定制 | 1 套 | |||||
溫度傳感器 | 熱電偶 | 1支 | |||||
管道保溫材料 | 美G福樂斯 | ||||||
技術特點 | |||||||
1 | 電加熱采用PID能量調節控制，具有節能和控溫穩定的特點； | ||||||
2 | 采用G際品牌德G威樂屏蔽循環泵，實現無泄漏，無噪音，穩定運行； | ||||||
※ 控制系統 | |||||||
性能參數 | |||||||
冷凍干燥方式 | 手動、自動可切換 | ||||||
工藝設定方式 | 配方式管理 | ||||||
主要部件 | |||||||
控制軟件 | FDF-50（PMTC）西門子WINCC7.5操作軟件 | 1套 | |||||
控制方式 | 計算機控制 (自動+手動應急運行） | ||||||
PLC | SIEMENS（德G西門子）S7-1200 | 1套 | |||||
PC | DELL（戴爾）微軟WIN10專業版操作系統 | 1套 | |||||
斷路器 | Schneider（法G施耐德） | 1套 | |||||
交流接觸器 | Schneider（法G施耐德） | 1套 | |||||
小型繼電器 | Schneider（法G施耐德） | 1套 | |||||
電器柜 | 可聯在機架上/可單D放置 | 1只 | |||||
技術特點 | |||||||
1 | 電子簽名，三級用戶權限密碼管理； | ||||||
2 | 自動操作和手動操作在任何節點任意切換； | ||||||
3 | 系統操作可在機房、凍干控制室進行，并且相互具有互鎖功能，避免誤操作； | ||||||
4 | 友善的人機界面具有各種部件、主要部件工作狀態及溫度、真空度參數顯示； | ||||||
5 | “工藝配方管理”隨意設置凍干工藝曲線； | ||||||
6 | “冷凍干燥”自動過程有階段顯示功能，并可任意跳段； | ||||||
7 | “冷凍干燥”過程中可對配方進行隨時調整； | ||||||
8 | 操作畫面具有各個故障點顯示功能； | ||||||
9 | 具有數據、曲線兩種記錄功能，可隨時調用或打?。?/span> | ||||||
10 | 凍干過程智能化控制，可自動進行凍干終點判別； | ||||||
11 | 智能遠程控制，遠程診斷。實現中央控制室集中控制，節約人力。減輕勞動強度； | ||||||
12 | 操作面板可實現多G語言一鍵式切換； | ||||||
13 | 具有欠壓和過壓相位保護的控制系統； | ||||||
14 | 可記錄1000個凍干程序； | ||||||
※ 文件資料 | |||||||
1 | FAT工廠驗收測試 | ||||||
2 | SAT客戶現場驗收測試 | ||||||
3 | 操作手冊 | ||||||
4 | 維護手冊 | ||||||
5 | 平面布置圖 | ||||||
6 | 電氣線路圖 | ||||||
7 | 主要部件說明書 | ||||||
※ 備品備件 | |||||||
序號 | 名稱 | 型號/規格/材質 | 數 量 | ||||
1 | 制冷劑 | R404A | 10KG | ||||
2 | 真空泵油 | 68# | 10L | ||||
3 | 制品溫度傳感器 | T型熱電偶 | 2根 | ||||
4 | 制冷電磁閥線圈 | 018F6701 | 1只 | ||||
5 | 中間繼電器 | 220V | 2只 | ||||
6 | 制冷專用扳手 | 122 | 1把 | ||||
7 | 制冷劑加液管 | 1米 | 1根 | ||||
※ 專用工具 | |||||||
1 | 凍干盤（可根據客戶要求定制） | SUS304 595mm×700mm×40mm，δ1.5mm | 120只 | ||||
