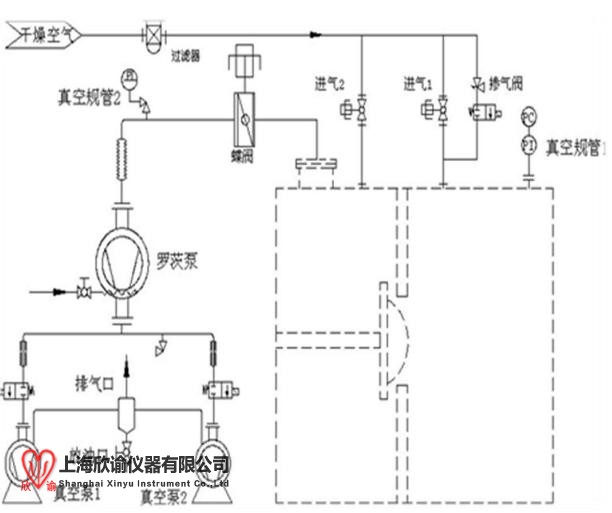

真空冷凍干燥的真空系統組成部分：主要由干燥箱、冷阱、真空泵、羅茨泵、小蝶閥、箱阱隔離閥（大蝶閥、 蘑菇閥）、真空測試裝置（真空儀、真空 規管（壓力傳感器））、放氣裝置、輔助 裝置、真空管道等組成。 真空泵組擁有強大的抽吸能力，在干燥腔 室和冷凝器形成真空，一方面促使干燥腔 室內的水份在真空狀態下蒸發（升華），另一方面該真空系統在冷凝器和干燥腔室 之間形成一個真空度梯度（壓力差）。使 前箱水分升華后被冷凝器捕獲。 真空泵進氣口安裝充氣式高真空擋板閥，安裝時注意方向，與真空泵控制同開同關，且此閥上有一個充氣口，真空泵停機時，此閥線圈失電，大氣從充氣孔嘴向泵內放 氣，防止泵回油。
