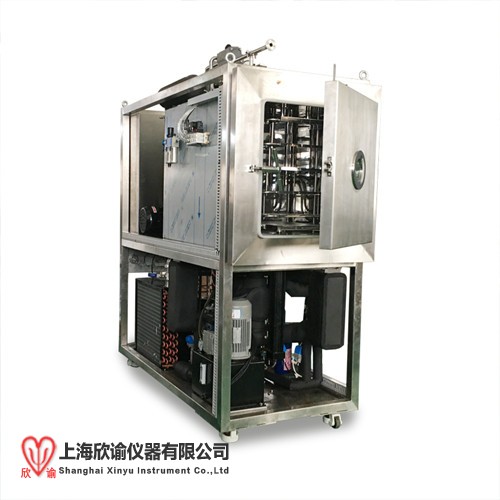

欣諭深冷定制型-120℃真空冷凍干燥機，是一種由欣諭公司新型研發的深冷凍干儀器設備，主要針對一些含有醇類等防凍的特殊有機物料進行凍干，特別一些中藥液含有有機成分根據相似相容原理都會添加乙醇或者一些有機材料，那么Z后干燥過程中怎么解決了，就必須用到低于此有機材料結晶點的溫度才能滿足。欣諭生產的凍干機用于科研，院校，生物制藥、家用集合一體的多功能凍干機、可冷凍干燥生物制劑、高分子材料、多肽、石墨烯、干細胞、果蔬、蟲草等中草藥、海產品、動植物一切您想干燥的產品，對于熱敏物質如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷凍干燥技術更能顯示其優越性。經冷凍干燥處理的物品易于長期保存，加水后能恢復到凍干前的狀態并保持原由的生化特性。該系列機型具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。
主要特點：
原位預凍干燥；
硅油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
擱板溫度可調、可控生產工藝；
可儲存N個程序，每個程序可設24段，冷凍干燥機在運行過程中可修改程序參數，并在線記錄真空干燥曲線及數據；可記錄所有操作痕跡；
由于干燥室與冷阱為分體結構，捕水能力強，干燥時間短；
電腦操作，PID控制，可設置開機密碼，顯示干燥曲線；
方形托盤不易變形，易于操作，便于清洗；
配置充氣閥，可充干燥惰性氣體；
干燥室采用玻璃視鏡不銹鋼艙門，在操作過程中能清晰觀察物料的變化過程；
在有網絡的條件下可遠程控制操作設定；
制造標準 型號： XY-FD-S5F | cGMP | ||||
A、干燥箱（含0.52m2板層） | |||||
序號 | 名稱 | 型號/規格/材質 | 數量 | ||
1 | 干燥箱 | 316L 不銹鋼 | 1套 | ||
2 | 板層 | 316L 不銹鋼 | 1套 | ||
尺寸：450×300×12mm | 3+1層 | ||||
3 | 箱門 | 不銹鋼門板加視鏡玻璃 | 1套 | ||
4 | 驗證孔 | 1個 | |||
5 | 制品測溫探頭 | Pt-100 熱電阻 A級 | 3支 | ||
性能參數 | |||||
1 | 設計壓力 | 常壓 | |||
2 | 設計溫度 | 常溫 | |||
3 | 光潔度 | Ra≤0.4μm | |||
4 | 平整度 | ±0.5mm/m | |||
5 | 板層Z低溫度 （擱板進口） | -60℃ | |||
6 | 板層Z高溫度 | +70℃ | |||
7 | 板層溫度均勻性 | ±1°C（空載平衡后） | |||
8 | 擱板間距 | 100mm | |||
9 | 干燥箱外形 | 矩形倉體 | |||
10 | 保溫層 | 聚氨酯發泡材料 | |||
11 | 開門方向 | 左開門 | |||
12 | 開門角度 | 大于110度 | |||
13 | 門密封條 | O型硅橡膠 | |||
技術優勢 | |||||
1 | 采用316不銹鋼板材，保證箱體表面光潔度，從而保證無菌要求； | ||||
2 | 板層具有很高強度，能夠耐受長期使用； | ||||
3 | 板層通過機械加工，可保證高要求平整度； | ||||
4 | 欣諭定制板層控溫精度±0.5℃（PID調節）； | ||||
B、冷凝器（含盤管） | |||||
序號 | 名稱 | 型號/規格/材質 | 數量 | ||
1 | 冷凝器 | 304 不銹鋼 | 1套 | ||
2 | 冷凝盤管 | 304 不銹鋼 | 1套 | ||
3 | 冷凝器測溫探頭 | Pt-100 熱電阻 A級 | 1支 | ||
性能參數 | |||||
1 | 設計壓力 | 常壓 | |||
2 | 設計溫度 | 常溫 | |||
3 | 光潔度 | Ra≤0.6um | |||
4 | 盤管Z低溫度 | -120℃ | |||
5 | 冷凝器捕冰能力 | 5Kg/批 | |||
6 | 冷凝器外型 | 圓形艙體 | |||
技術優勢 | |||||
1 | 均采用不銹鋼板材制作，保證箱體表面光潔度，從而保證無菌要求； | ||||
C、制冷系統 | |||||
序號 | 名稱 | 型號/規格/材質 | |||
1 | 壓縮機型號及數量 | 法G泰康TAG2516Z 1臺 | |||
2 | 制冷劑 | 綠色環保型混合工質冷媒 | |||
3 | 油分離器 | ESK或同等品牌 | |||
4 | 過濾器 | EMERSON或同等品牌 | |||
5 | 壓力表 | 瑞士 REFCO | |||
6 | 電磁閥 | 丹麥 DANFOSS | |||
性能參數 | |||||
1 | 板層制冷速度（空載） （擱板進口） | +20 ～ -40°C ≤ 60 minutes | |||
2 | 冷凝器制冷速度（空載） | +20 ～ -40°C ≤ 30 minutes | |||
技術優勢 | |||||
1 | 壓縮機采用法G泰康機組，性能穩定、可靠； | ||||
2 | 采用符合蒙特利爾公約的環保型制冷劑； | ||||
3 | 制冷系統具有各項保護功能，連鎖保護； | ||||
D、真空系統 | |||||
序號 | 名稱 | 型號/規格/材質 | 數量 | ||
1 | 真空泵 | 鮑斯 BAOSI BSV30 | 1臺 | ||
2 | 泵阱隔離閥 | DN-40mm | 1個 | ||
3 | 泵頭閥 | 西瑪特 SIEGV | 1個 | ||
4 | 真空探頭 | 美G POSIFA | 1個 | ||
5 | 真空泵油霧過濾器 | KF40 | 1個 | ||
性能參數 | |||||
1 | J限真空 | 1Pa | |||
2 | 抽氣速度 | 從大氣壓抽至10pa≤30min | |||
3 | 泄漏率 | 5×10-3pa.m3/sec | |||
技術優勢 | |||||
1 | GX泵頭閥與真空泵同時打開和關閉，可大大防止真空泵油逆向擴散； | ||||
E、復壓摻氣系統 | |||||
序號 | 名稱 | 型號/規格/材質 | 數量 | ||
1 | 過濾器 | 0.22μm | 1個 | ||
2 | 摻氣閥 | 西瑪特 SIEGV | 1個 | ||
3 | 管道 | 304不銹鋼 | 1套 | ||
技術優勢 | |||||
1 | 管道全部采用衛生級3A標準，保證內外壁光潔； | ||||
F、循環系統 | |||||
序號 | 名稱 | 型號/規格/材質 | 數量 | ||
1 | 循環泵 | 全封閉屏蔽泵 GL-270 | 1臺 | ||
2 | 導熱油 | 低粘度硅油 | 適量 | ||
3 | 電加熱 | 1Kw | 1支 | ||
4 | 板式熱交換器 | 瑞典“阿法拉伐” | 1個 | ||
5 | 導熱油測溫探頭 | Pt-100 熱電阻 A級 | 2支 | ||
6 | 溫度控制器 | 丹麥“丹佛斯” | 1個 | ||
性能參數 | |||||
1 | 加熱速度 | 1°C/min | |||
2 | 硅油粘度 | 5cSt 25℃ | |||
技術優勢 | |||||
1 | 電加熱采用PID串級能量調節控制，可以Z有效的利用加熱能源； | ||||
G、電氣控制系統 | |||||
序號 | 名稱 | 型號/規格/材質 | 數量 | ||
1 | 電氣標準 | IEC60204-1 | ／ | ||
2 | PLC | 歐姆龍 | 1套 | ||
3 | 觸摸屏工控電腦 | 中G | |||
4 | 空氣開關 | 施耐德 | ／ | ||
5 | 電氣保護等級 | IP22 | ／ | ||
6 | 軟件系統 | PSCC | 1套 | ||
控制方式 | 手動、半自動和自動控制 | ||||
軟件功能 | |||||
1 | 流程： 凍干流程 | ||||
2 | 靈活的配方功能： 凍干配方 | ||||
3 | 批報表功能 | ||||
4 | 實時曲線和歷史曲線 | ||||
5 | 實時報警和報警日志 | ||||
6 | 自動、半自動、手動在任何節點任意切換； | ||||
7 | 三級用戶權限管理 | ||||
8 | 支持電腦手機遠程監控 | ||||
H、公用工程清單 | |||||
1 | 總裝機功率 | 6Kw (三相380V, 50Hz, 1Phase,3Wire) | |||
以上數據僅供參考，以實際設計圖紙為準 | |||||
I、設備主要參數 | |||||
1 | 整機結構 | 一體式 | |||
2 | 外型尺寸 | 約1900×900×1900mm | |||
3 | 整機重量 | 約1000Kg | |||
以上數據僅供參考，以實際設計圖紙為準 | |||||
